« 上一篇下一篇 »

胶辊用混炼硅橡胶的配制

利用硅橡胶的耐热性、低压缩永久变形性、防粘性制作的各种胶辊材料已在复印机、 传真机、电脑等办公用品胶辊及聚乙烯(PE)层 压用胶辊,聚氯乙烯加工用胶辊、造纸用胶辊、
消静电用胶辊、电晕放电处理用胶辊、热压胶辊、
拉幅机胶辊、各种导辊等工业胶辊中得到广泛应 用。为适应各种胶辊的使用要求,混炼硅橡胶的 品种有:通用型、耐高温型、导热型、导电型、
半导电型,发泡型及液体硅橡胶等。
复印机的定影部件是对复印画面质影响最大 的部件。硅橡胶是制作定影部件不可缺少的材料。
表6-18、表6-19为定影部件用胶辊的性能 要求及胶辊的制作材料。

618定彩部+ 定影辊

1=用胶辊的性能要求

加压辊

耐热性

耐热性

导热性

导热性

弹性

硬度稳定性

防粘性

防粘性

耐油性

耐油性

尺寸精度

尺寸精度

粘接性

耐磨性

消静电性

抗蠕变性



626聚甲基乙烯基桂倍」

胶料编号

私氣烷球形微期

22

»对混炼硅橡

23

.胶性能的影响

24

邵尔A硬度/度

55

52

47

拉伸强度/MPa

4.2

2.8

2.6

伸长率/%

190

220

300

压缩永久变形

2.5

6.3

4.3

回弹性/%

灶,T)涮试备件180 22 h.

73

坧镰2S0/.

70

72



627聚甲基乙烯3 对混炼硅4

胶料编号

K硅倍半氧!1 ft胶性能的j

25

庚与白炭1 彭响

26

!1并用

27

28

邵尔A硬度/度

68

70

69

68

拉伸强度/MPa

8.3

8.4

7.3

8.0

伸长率/%

145

125

160

110

裂强度B型)/kN.m-i

18

18

14

12

压缩永久变形/%

5.0

4.2

9.0

4.4

摩擦系数

0. 56

0. 54

0. 64

0. 70

80%定伸长疲劳特性/万次

>120

>120

120

25 〜60




619定彩部件用胶辊的

敷油定影器

制作材料

无油定影器

定影辊

氟树脂包覆辊

多层结构硅橡胶

氟树脂包覆辊 硅橡胶辊

加扭辊

桂橡胶辊、多层结构硅橡胶辊(氟树

脂包覆辊)

硅橡胶辊 硅橡胶海绵辊

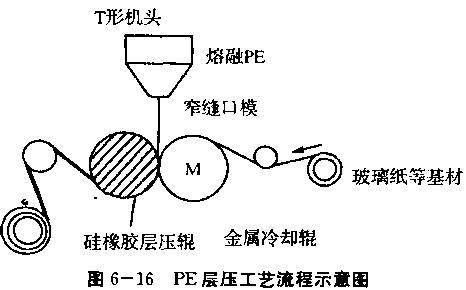

图6-16为PE层压工艺流程示意图。260 X:〜320 °C的熔融PE从T形机头挤出,以 条板状落到基材上,与基材压合成5〜40 pm厚的片材。层压胶辊一般由邵尔A硬度为 60〜80度的硅橡胶制成;或采用两层结构,内层用成本较低的氯丁橡胶、外层用硅橡胶。 基材为玻璃纸、纸、聚丙烯膜、聚酯膜、尼龙膜、铝箔等。

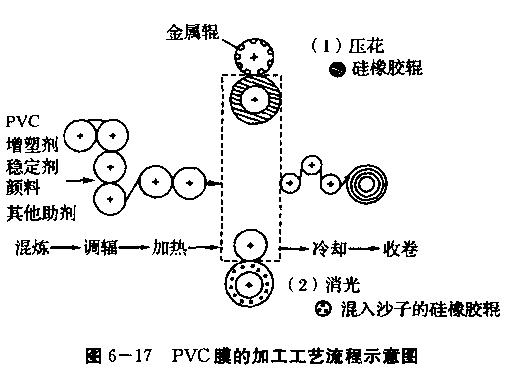

图6-17为聚氯乙烯(PVC)膜的加工工艺流程示意图。PVC膜的压花或消光采用硅 橡胶辊,混炼硅橡胶中混有沙子(如炭化硅粉末等)。

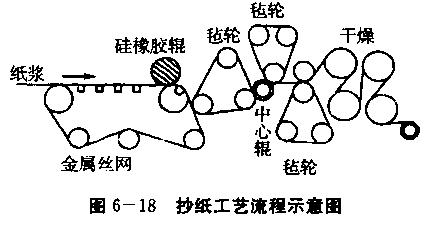

图6_18是抄纸工艺流程示意图。造纸工业中的抄纸过程使用硅橡胶辊时,可使纸张 表面光滑流畅,辊的表面不会粘附沥青或树脂,并提髙纸的榨水宰。混炼硅橡胶的邵尔A 硬度通常为35〜45度。




胶棍的用途不同,对混炼硅橡胶性能的要求也不同。表6-20为市场上常见的胶辊用 混炼硅橡胶的品级及性能。此类混炼硅橡胶的特点是压缩永久变形性好、耐磨性好。

品级

6-20 1

胶辊用混炼彳

2

挂橡胶的品级J

3

51性能®

4

5

6

外观

淡黄色

淡黄色

灰白色

灰白色

淡黄色

淡黄色

相对密度(25 t:)

1.17

1.21

1. 08

1. 12

1. 17

1.57

塑性值

250〜350

360〜520

硫化后性能

邵尔A硬度/度

30

40

30

40

61

80

拉伸强度/MPa

2.3

5. 5

5.0

7.5

9. 2

8,4

撕裂强度/kN m-1

10

19

14

18

伸长率/%

340

380

500

400

250

120

注:①硫化剂为双二五。
