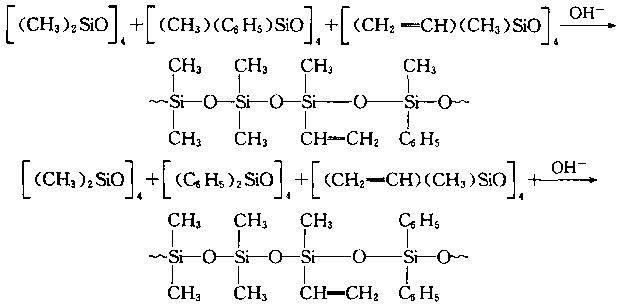

甲基乙烯基苯基硅橡胶生胶，按所含苯基硅氧烷链节的结构不同，可分为含甲基苯基 硅氧垸链节的生胶及含二苯基硅氧烷链节的生胶。可由八甲基环四硅氧烷、5：ym-四甲基 四乙烯基环四硅氧烷分别与八苯基环四硅氧烷或s^n_四甲基四苯基环四硅氧烷在碱催化
开环共聚制取[34~39]。


在八甲基环四硅氧烷（D4)、—四甲基四乙烯基环四硅氧烷（D71)与八苯基环四 硅氧烷（E^h)开环共聚中，由于D?h不溶于D4及！^*1本体开环聚合反应速度慢，一般 在反应前期是处于非均相反应状态，而需要较多量的KOH碱胶催化剂及较髙的反应温 度、较长的反应时间才能得到髙度随机分布的共聚物。使用含有（CsH5)2SiO链节与 (CH3)2SiO链节的混合链节环硅氧烷作原料，可使开环共聚反应在较温和的条件下进行。

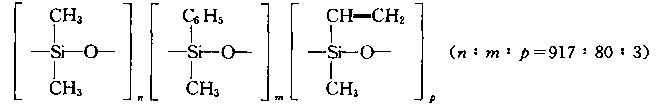

从配制混炼硅橡胶料的工艺条件及硫化后的性能综合考虑，含甲基苯基硅氧烷链节的 摩尔分数为8%的甲基乙烯基硅橡胶生胶，合适的聚合度约1 000，其链节组成可用下列式 表示[1。]:


二苯基硅氧烷链节的摩尔分数为10%〜30%的甲基乙烯基苯基硅橡胶生胶，合适的聚合度 范围1 300〜1 500; 二苯基硅氧烧链节的摩尔分数为50%时，合适的聚合度约为700[38]。
